XYZ Machine Tools
Retro AG 2000kg

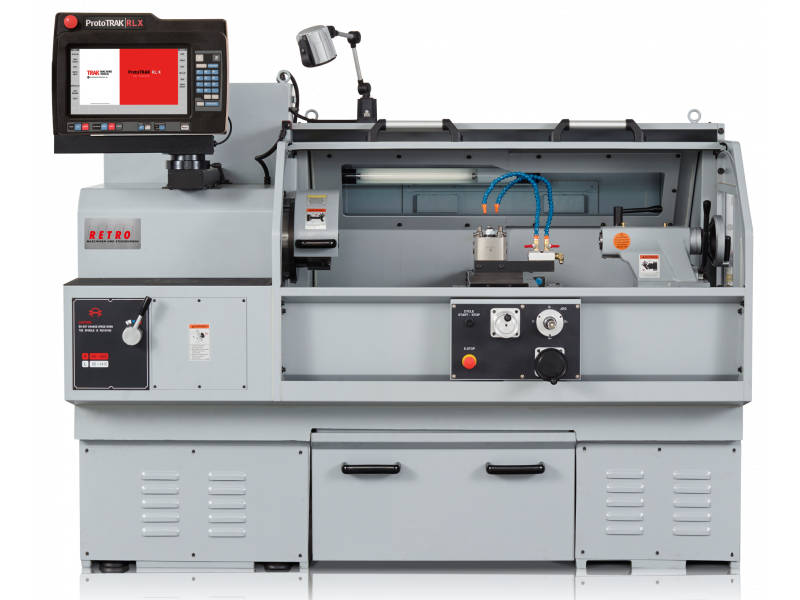

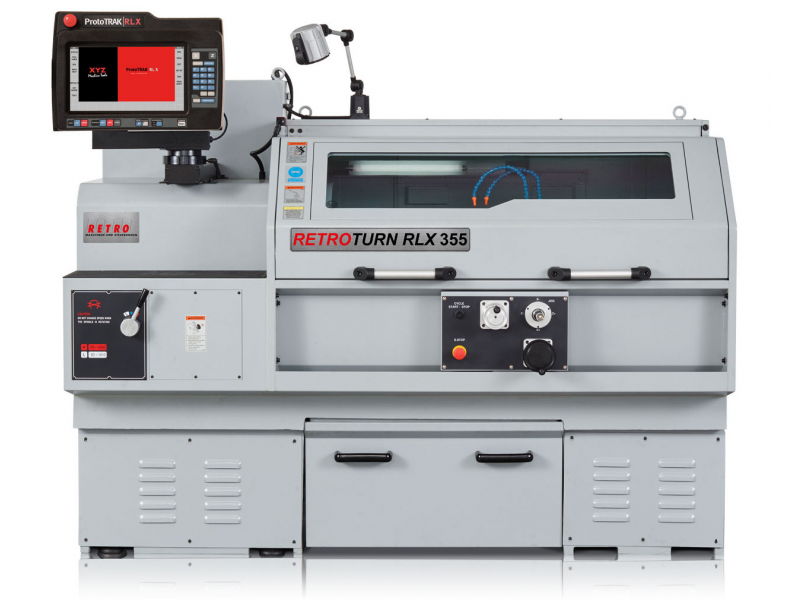

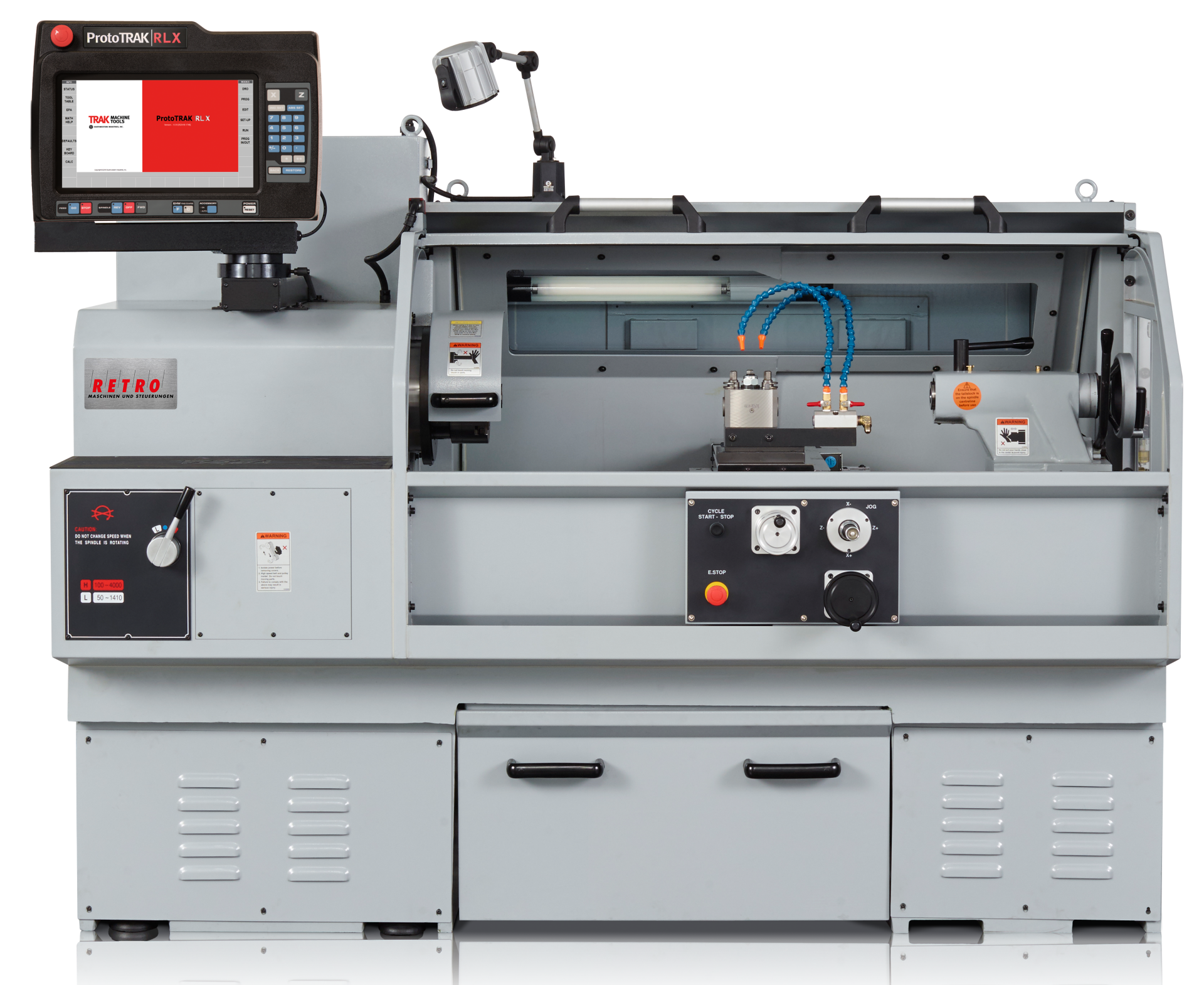

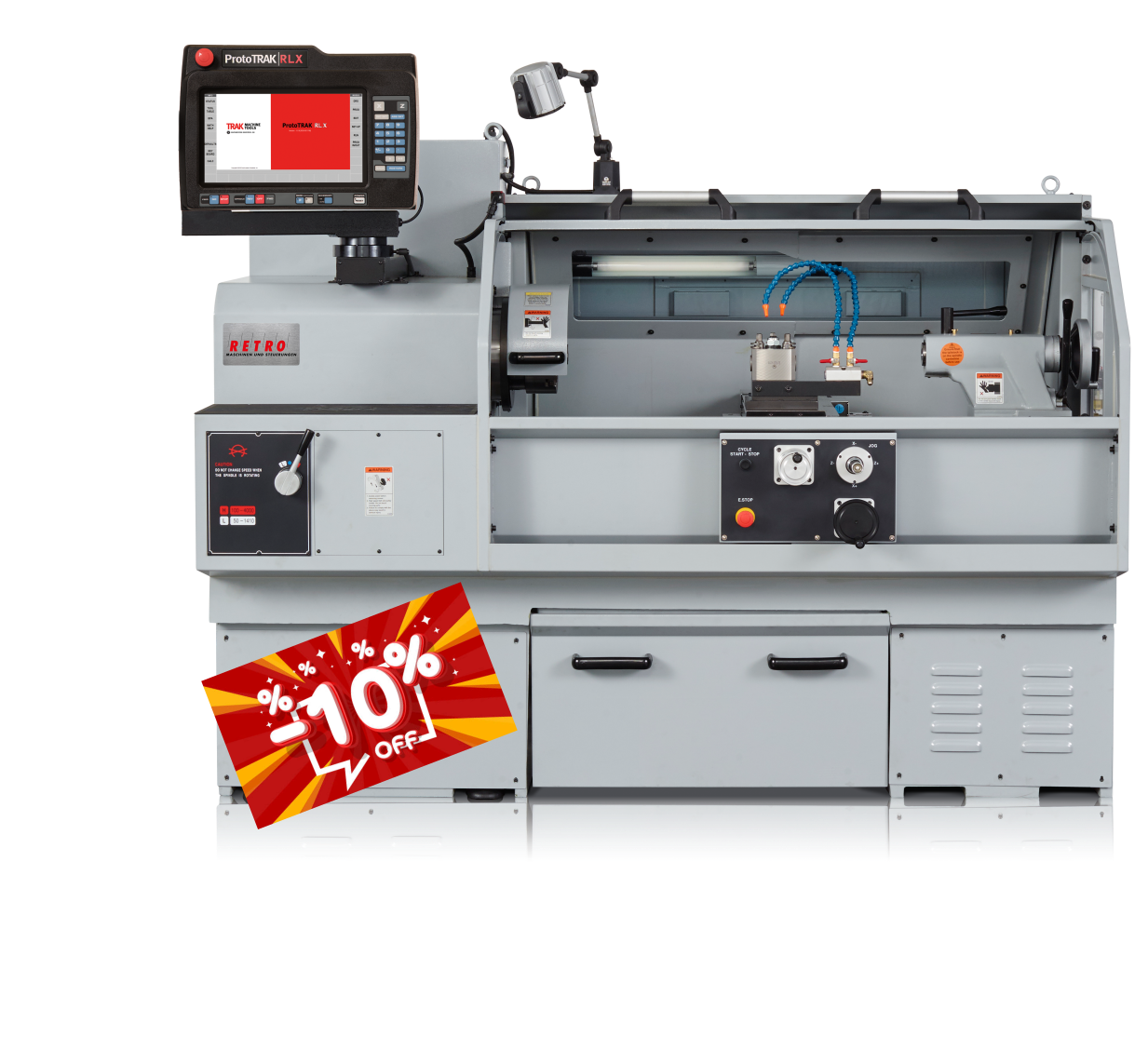

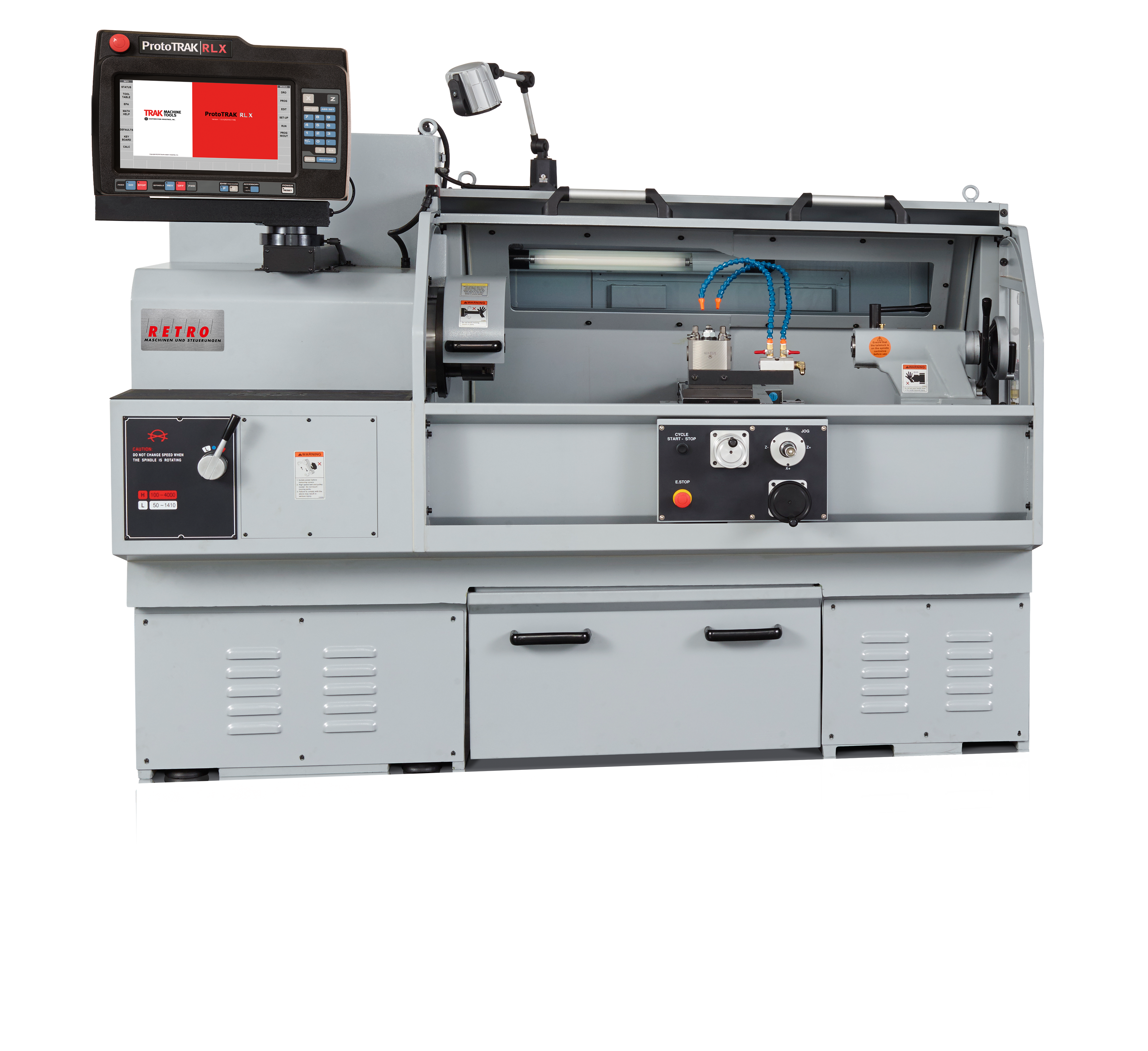

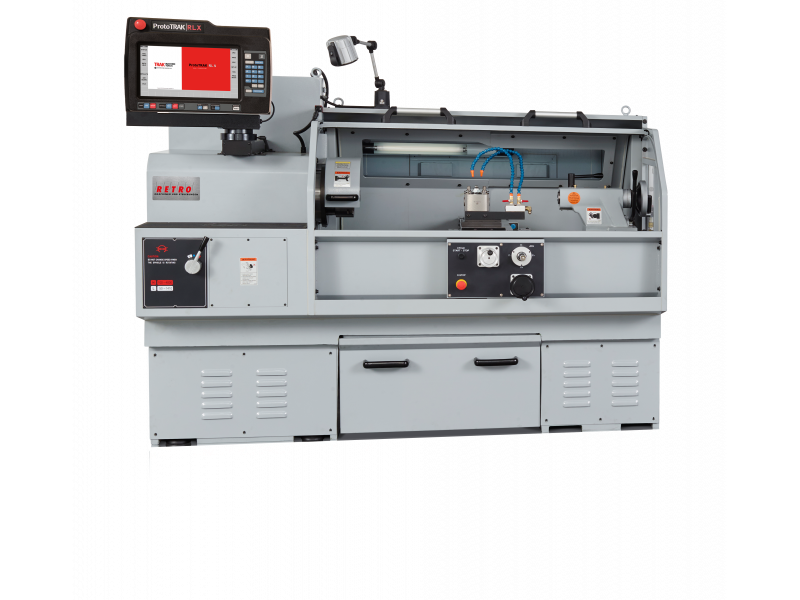

RETROTURN RLX 355, 1.0 m Drehmaschine

RETROTURN RLX 355, 1.0 m Drehmaschine
RETROTURN RLX 355, Drehdurchmesser über Bett 430 mm, Spitzenweite 1000 mm Spindel-Bohrung 54 mm, Gewicht 2000 kg

Standard-Ausrüstung

  • ProtoTRAK RLX Touch Screen Steuerung
  • Traking Option / manueller Programmablauf
  • Elektronische Handräder
  • Bison, Stahlhalterkopf, 5 Schnellwechselhalter
  • Bison Planspiralfutter, ø 200 mm & Reitstock
  • Jogstick Steuerung Eilgang plan/längs
  • Kühlmittel / Herausziehbare Spänewanne
  • Autom, Zentralschmierung / Maschinenleuchte
  • Elektromagnetische Spindel Bremse
  • Drehfutterschutz / Späneschutz Tür (elektr. überwacht)
  • Spindelhülse und feste Spitzen
  • Maschinenfüsse und Servicewerkzeug
  • Betriebsanleitungen
Artikel-Nr.: 007002
Preis: CHF  68'000.00
+
Artikel wurde(n) in den Warenkorb gelegt
Technische DatenOptionenSteuerungZubehörVideosDownloads
 RETROTURN RLX 355, 1.0 m DrehmaschineRETROTURN RLX 425, 1.25 m DrehmaschineRETROTURN RLX 425, 2.0 m DrehmaschineRETROTURN RLX 555, 1.0 m DrehmaschineRETROTURN RLX 555, 1.75 m DrehmaschineRETROTURN RLX 780, 1.5 / 3.0 m DrehmaschineRETROTURN RLX 1630, 0.75 m Drehmaschine
Spitzenhöhe 215 mm 240 mm 240 mm 300 mm 300 mm 420 mm 200 mm
Spitzenweite 1000 mm 1250 mm 2000 mm 1000 mm 1750 mm 1500 / 3000 mm 760 mm
Drehdurchmesser über Bett 430 mm 480 mm 480 mm 600 mm 600 mm 840 mm 400 mm
Drehdurchmesser über Kreuzschlitten 225 mm 257 mm 257 mm 360 mm 360 mm 540 mm 215 mm
Drehdurchmesser in Kröpfung n/a 500 mm 500 mm 800 mm 800 mm 1090 mm n/a
Länge der Kröpfung ab Planscheibe n/a 170 mm 170 mm 227 mm 227 mm 157 mm n/a
Bettbreite 300 mm 360 mm 360 mm 370 mm 370 mm 500 mm 320 mm
Planschlitten Fahrweg 240 mm 230 mm 230 mm 280 mm 280 mm 430 mm 215 mm
Bettschlitten Fahrweg 900 mm 1080 mm 1900 mm 900 mm 1650 mm 2900 mm 760 mm
Spindelantrieb 5.5 kW 7.5 kW 7.5 kW 11 kW 11 kW 32 kW 5.5 kW
Spindel-Drehzahl 50 - 4000 U/min 25 - 2500 U/min 25 - 2500 U/min 30 - 1800 U/min 30 - 1800 U/min 20 - 1300 U/min 150 - 2500 U/min
Spindel-Bohrung 54 mm 80 mm 80 mm 104 mm 104 mm 160 mm 54 mm
Spindelkopf D1-6 Camlok D1-8 Camlok D1-8 Camlok D1-11 Camlok D1-11 Camlok A2-11 Camlock D1-6 Camlok
Spindel-Konus Reduktionshülse MK4 Reduktionshülse MK5 Reduktionshülse MK5 Reduktionshülse MK7 Reduktionshülse MK7 Reduktionshülse MK7 Reduktionshülse MK4
Drehzahlbereich 2 Stufen: 50-1410 ; 100-4000 U/min 3 Stufen: 25-375 ; 50-800 ; 140-2500 U/min 3 Stufen: 25-375 ; 50-800 ; 140-2500 U/min 2 Stufen: 30-375 ; 140-1800 U/min 2 Stufen: 30-375 ; 140-1800 U/min 2 Stufen: 20-415 ; 40-1300 U/min Stufenlos 150 - 2500 U/min
Reitstock-Pinole Fahrweg 150mm 150 mm 150 mm 160 mm 160 mm 200 mm 127 mm
Reitstock-Konus MK4 MK5 MK5 MK5 MK5 MK6 MK4
Reitstock-Pinole Ø 60 mm 75 mm 75 mm 75 mm 75 mm 105 mm 60 mm
Eilgang / Vorschub längs 1-10000 mm/min 1-10000 mm/min 1-10000 mm/min 1-10000 mm/min 1-10000 mm/min 1-10000 mm/min 1-10000 mm/min
Eilgang / Vorschub plan 1-5000 mm/min 1-5000 mm/min 1-5000 mm/min 1-5000 mm/min 1-5000 mm/min 1-5000 mm/min 1-5000 mm/min
Kugelgewindespindeln X & Z X & Y X & Y X & Y X & Y X & Y X & Z
AC Servo-Motoren Grösse 0.75 kW / 2 kW 0.75 kW / 2 kW 0.75 kW / 2 kW 0.75 kW / 2 kW 0.75 kW / 2 kW 1 kW / 3 kW 0.75 kW / 2 kW
Zentralschmierung 2 Liter 2 Liter 2 Liter 2 Liter 2 Liter 2 Liter 2 Liter
Führungsbahn Typ Gehärtet, geschliffen Gehärtet, geschliffen Gehärtet, geschliffen Gehärtet, geschliffen Gehärtet, geschliffen Gehärtet, geschliffen Gehärtet, geschliffen
Kühlmittelpumpe 1/8 hp 1/8 hp 1/8 hp 1/8 hp 1/8 hp 1/4 hp 1/8 hp
Kühlmitteltank Füllmenge 70 Liter 90 / 150 Liter 90 / 150 Liter 90 / 150 Liter 90 / 150 Liter 220 Liter 35 Liter
Abmessung L×T×H 2300 x 1370 x 1810 mm 2600 x 1480 x 1830 mm 3460 x 1480 x 1830 mm 2600 x 1600 x 1910 mm 3450 x 1600 x 1910 mm 5400 x 2300 x 2100mm 2090 x 1200 x 1800 mm
Maschinengewicht 2000 kg 2700 kg 3700 kg 3200 kg 4100 kg 8600 kg 1500 kg
Elektrische Anschlussleistung 27 A, 400 V 32 A, 400 V 32 A, 400 V 42 A, 400 V 42 A, 400 V 54 A, 400 V 27 A, 400 V
Pressluft Anschluss 6 bar (220 l/min) 6 bar (220 l/min) 6 bar (220 l/min) 6 bar (220 l/min) 6 bar (220 l/min) 6 bar (220 l/min) n/a
