Schaublin 102 VM in top Zustand

Schaublin 102 VM in top Zustand

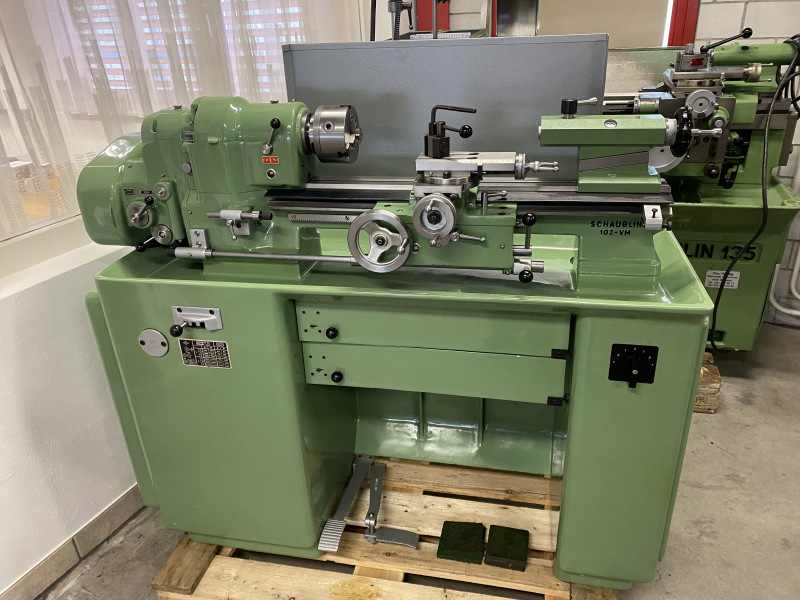

Sehr schöne, gepflegte Occasion Schaublin 102 VM Hochpräzisionsdrehmaschine mit umfangreichem Zubehör.

Zu verkaufen: occ. Schaublin VM102


102 VM   KONVENTIONELLE HOCHPRÄZISIONS-LEITSPINDELDREHMASCHINE
Eine bewährte Maschine, die aufgrund ihrer Vorzüge und Anwendungsmöglichkeiten weltweit einen hervorragenden Ruf genießt. Die aus mehr als 800 mechanischen Einzelteilen bestehende Maschine mit einer Leitspindel, die sich insbesondere zur Feinbearbeitung von Präzisionsteilen und Gewinden eignet.

Techn. Daten:
  • Drehdurchmesser über Bett:      204 mm
  • Drehdurchmesser über Support: 130mm
  • Drehlänge:                                  450 mm
  • Spindeldrehzahlen:                     40-3000 U/min
  • Maschinengewicht:                    ca. 610 kg
  • Raumbedarf:                              ca. 1.5×0.55×1.2 m

Optionaler Anbau 3 Achsen Digitalanzeige möglich: Aufpreis CHF 5000
  • 3 Achsen Postitions Anzeige ACU-Rite, Glassmassstäbe RSF
  • 1µm Auflösung (Durchmesser 2µm)

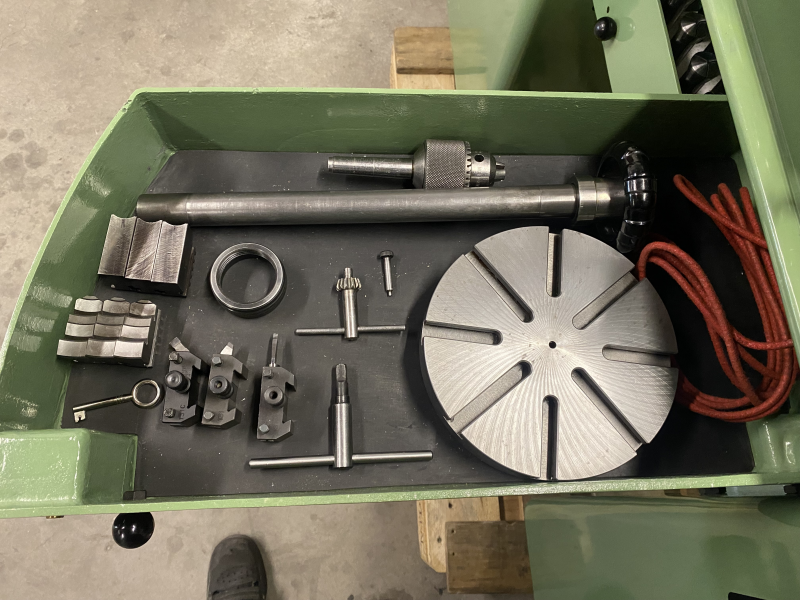

Zubehör:

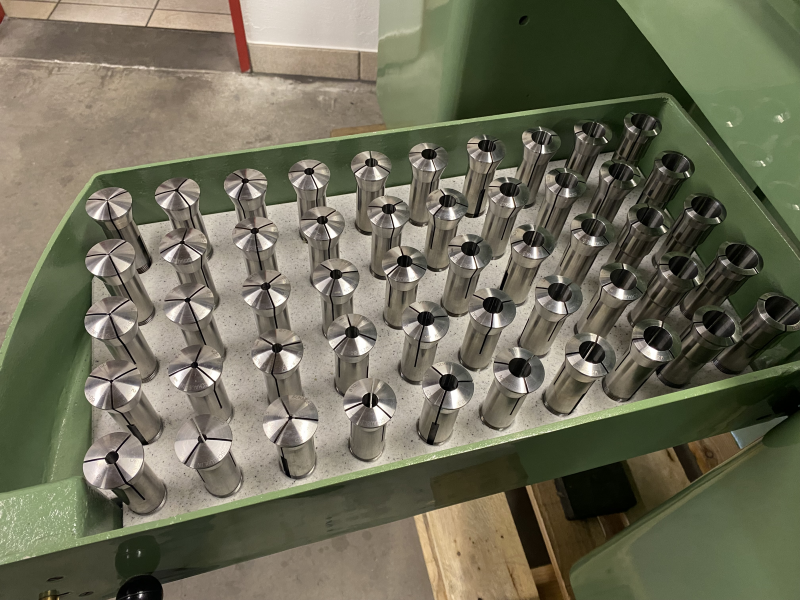

  • W25 Spannzangensatz,   0,5-25mm, 50 Stk.
  •  3-Backenfutter                D=125mm
  •  Planscheibe                     D=200mm
  •  Stahlhalter Tripan           10x10mm, 3Stk. 1x Prisma, 2x gerade
  •  Schaublin Fräseinrichtung inkl. Schraubstock



Very nice, well maintained second hand Schaublin 102 VM precision lathe with many accessories.

  • Height of centres                 102 mm
  • Distance between centres    450 mm
  • Swing over carriage             130 mm
  • Headstock for collet, type    W25
  • Bore through collet               19 mm
  • 1 2 spindle speeds                40-3000 rpm
  • Carriage stroke                     470 mm
  • Stroke of cross slide              110 mm
  • 6 longitudinal feeds per
  • spindle revolution                  0.016-0.117 mm
  • Motor, power                         1.5 HP
  • electrical connection             3-phase, 400V
  • Weight                                  approx. 610 kg


Optional accessories:

  • W25 collets                0.5-25mm, 50pcs.
  • 3-jaw chuck               D=125mm
  • Face plate                  D=200mm
  • Toolholder Tripan      10x10mm, 3pcs. 1 V-Type, 2 Standart
  • Schaublin Milling device incl. Vice
Artikel-Nr.: 999995
Preis: CHF  22'000.00
+
Artikel wurde(n) in den Warenkorb gelegt
Technische Daten
 Schaublin 102 VM in top Zustand
Spitzenweite 450
Drehdurchmesser über Bett 204 mm
Drehdurchmesser über Kreuzschlitten 130 mm
Spindel-Drehzahl 40-3000 U/min
Platzbedarf mit Fahrweg L×T×H 1500 × 550 ×1200 mm
Maschinengewicht 610 kg
Elektrische Anschlussleistung 400 Volt
