Retro AG 6500kg

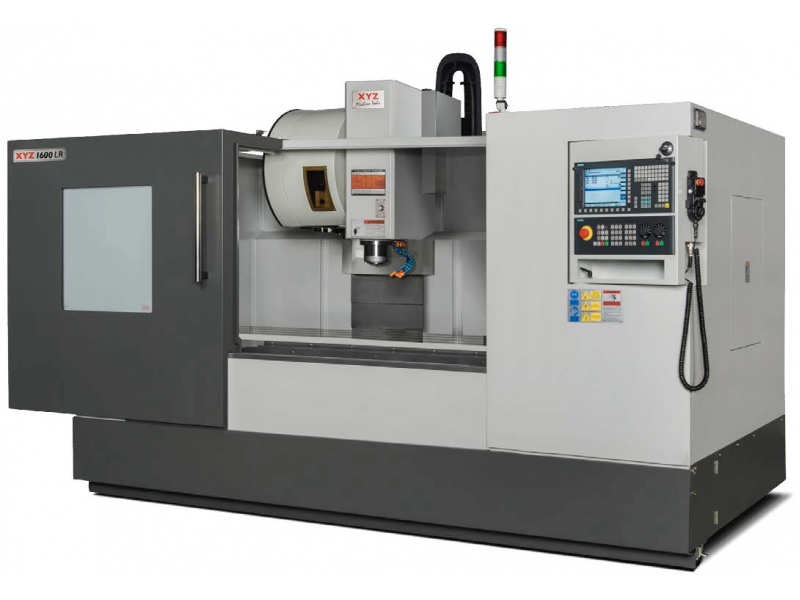

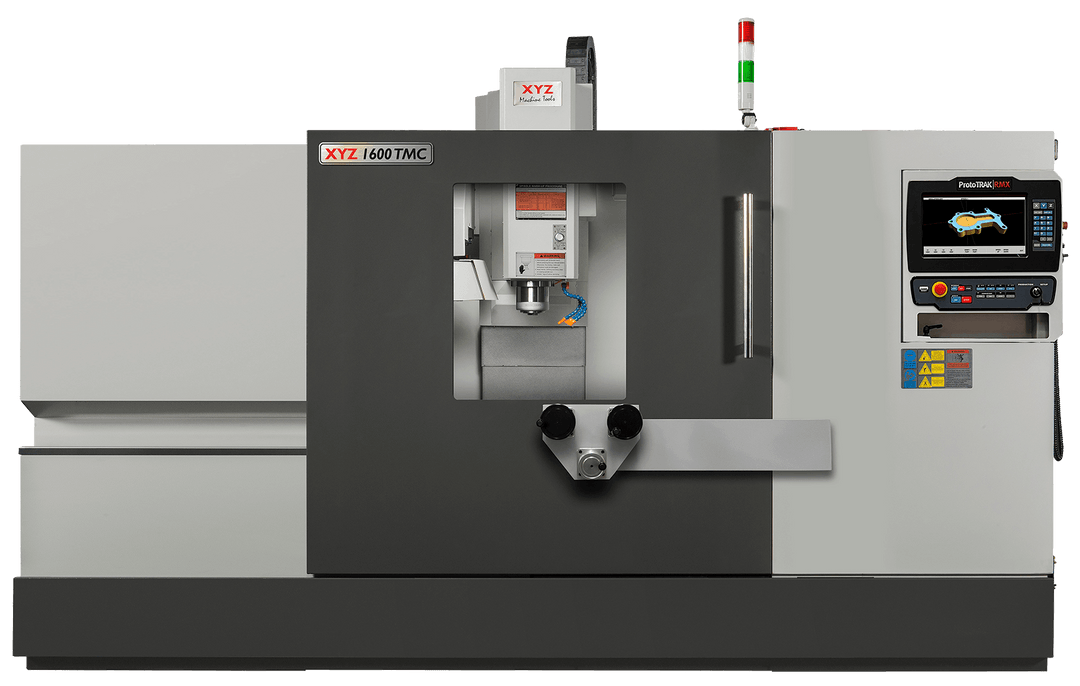

XYZ 1600 LR

Vertikal Fräszentrum
Tisch 1600 x 660 mm
Fahrweg X, Y, Z, 1600 x 660 x 635 mm
Spindel 11 kW 8'000 U/min
Stabile Gusskonstruktion 6500 kg

Standard-Ausrüstung

Siemens 828D basis Steuerung
Synchron Gewindescheiden (Rigid Tapping)
Linearführungen
PLC von Siemens entwickelt
Werkzeugwechsler Arm Typ 24 Stationen
Automatische Zentralschmierung
Maschinenleuchte
Hochleistungs Spänespülanlage
Kühlschmierstoffsystem
Programmierbare Luftkühlung
Spindel Druckluft
Führungsabdeckungen aus Stahl
Vollumhausung mit großer Türe
CE Zertifiziert,

Artikel-Nr.: 006029

Technische Daten Optionen

	XYZ 500 LR	XYZ 750 LR	XYZ 1000 LR	XYZ 1600 LR
Fahrweg X-Achse	500 mm	750 mm	1000 mm	1600 mm
Fahrweg Y-Achse	400 mm	440 mm	500 mm	660 mm
Fahrweg Z-Achse	450 mm	500 mm	500 mm	635 mm
Tischgrösse (L×B)	580 x 400 mm	830 x 410 mm	1060 x 500	1600 x 660 mm
Abstand Spindelmitte / Z-Führungsbahn	415 mm	500 mm	532 mm	750 mm
Abstand Spindelnase / Tisch	100 - 550 mm	100 -600 mm	100 - 600 mm	105 - 740 mm
Abstand Tischmitte / Z-Führungsbahn	215- 615	300 - 745 mm	382 - 782 mm	370 - 1030 mm
Tischbelastung max.	250 kg	500 kg	800 kg	1000 kg
T-Nuten Anzahl / Breite	3 / 16 mm	3 / 16 mm	4 / 16 mm	5 / 16 mm
T-Nuten Abstand	125 mm	100 mm	125 mm	100 mm
Spindelantrieb	11 kW	11 kW	11 kW	11 kW
Spindel-Drehzahl	5 - 8000 U/min (12000 Opt.)	5 - 8000 U/min (12000 Opt.)	5 - 8000 U/min (12000 Opt.)	5 - 8000 U/min (12000 Opt.)
Spindel-Konus	BT40	BT40	BT40	BT40
Zugbolzen Typ	MAS403 Typ 1	MAS403 Typ 1	MAS403 Typ 1	MAS403 Typ 1
Werkzeugwechsler Typ	Karussell	Karussell	Karussell	Karussell
Werkzeug-Plätze Anzahl	12	20	20	20
Werkzeugwechselzeit Wkz zu Wkz	8 sec.	8 sec.	8 sec.	8 sec.
Max. Werkzeugdurchmesser	100 mm	80 mm	80 mm	80 mm
Max. Werkzeuggewicht	6 kg	7 kg	7 kg	8 kg
Eilgang / Vorschub X,Y	1 - 20000 mm/min	1 - 20000 mm/min	1 - 20000 mm/min	1 - 20000 mm/min
Eilgang / Vorschub Z	1 - 20000 mm/min	1 - 20000 mm/min	1 - 20000 mm/min	1 - 20000 mm/min
Kugelgewindespindeln	Steigung 8 mm	D. 28 mm Steigung 8 mm	D. 28 mm Steigung 8 mm	D. 28 mm Steigung 8 mm
AC Servo-Motoren Grösse	X & Y 5Nm, Z 10Nm	X & Y 5 Nm, Z 10 Nm	X & Y 5 Nm, Z 10 Nm	X & Y 5 Nm, Z 10 Nm
Zentralschmierung	Ja, Automatisch	Ja, Automatisch	Ja, Automatisch	Ja, Automatisch
Führungsbahn Typ	Linear Kugel Führungen	Linear Kugel Führungen	Linear Kugel Führungen	Linear Kugel Führungen
Kühlmitteltank Füllmenge	105 l	125 l	160 l	160 l
Abmessung L×T×H	2090 x 1200 x 1800 mm	2100 x 2150 x 2450 mm	2530 x 2200 x 2500 mm	4000 x 2650 x 3000 mm
Maschinengewicht	2400 kg	3500 kg	4600 kg	6500 kg
Elektrische Anschlussleistung	37 A 400 V	39 A 400 V	39 A 400 V	39 A 400 V
Pressluft Anschluss	6 bar (220 L/min)	6 bar (220 L/min)	6 bar (220 L/min)	6 bar (220 L/min)
