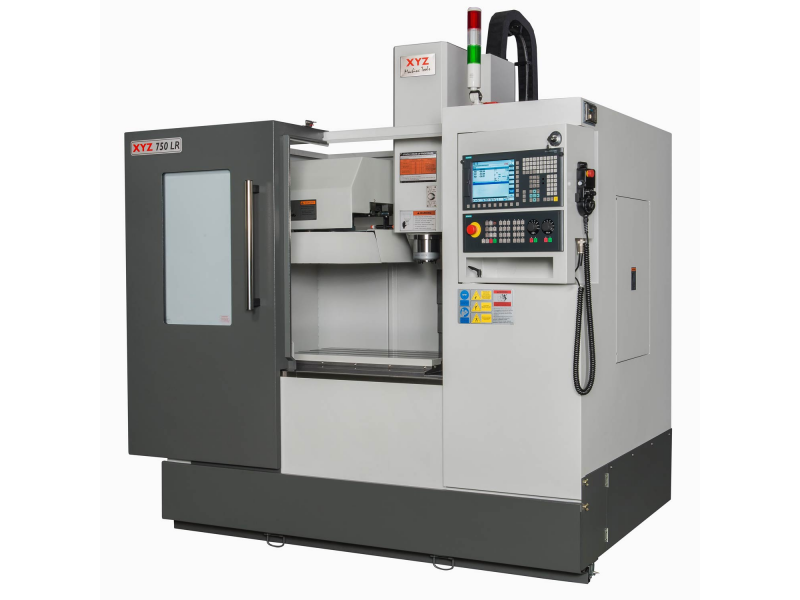

XYZ 750 LR

XYZ 750 LR
Vertikal Fräszentrum
Tisch 830 x 410 mm
Fahrweg 750 x 440 x 500 mm
Spindel 11 kW 8'000 U/min
Stabile Gusskonstruktion 3500 kg

Standard-Ausrüstung

  • Siemens 828D basis Steuerung
  • Synchron Gewindescheiden (Rigid Tapping)
  • Linearführungen
  • PLC von Siemens entwickelt
  • Karussell-Werkzeugwechsler
  • 20 Stationen
  • Automatische Zentralschmierung
  • Maschinenleuchte
  • Hochleistungs Spänespülanlage
  • Kühlschmierstoffsystem
  • Programmierbare Luftkühlung
  • Spindel Druckluft
  • Führungsabdeckungen aus Stahl
  • Vollumhausung mit großer Türe
  • CE Zertifiziert,
Artikel-Nr.: 006027
Preis: auf Anfrage
  jetzt anfragen…
Technische DatenOptionen
 XYZ 500 LRXYZ 750 LRXYZ 1000 LRXYZ 1600 LR
Fahrweg X-Achse 500 mm 750 mm 1000 mm 1600 mm
Fahrweg Y-Achse 400 mm 440 mm 500 mm 660 mm
Fahrweg Z-Achse 450 mm 500 mm 500 mm 635 mm
Tischgrösse (L×B) 580 x 400 mm 830 x 410 mm 1060 x 500 1600 x 660 mm
Abstand Spindelmitte / Z-Führungsbahn 415 mm 500 mm 532 mm 750 mm
Abstand Spindelnase / Tisch 100 - 550 mm 100 -600 mm 100 - 600 mm 105 - 740 mm
Abstand Tischmitte / Z-Führungsbahn 215- 615 300 - 745 mm 382 - 782 mm 370 - 1030 mm
Tischbelastung max. 250 kg 500 kg 800 kg 1000 kg
T-Nuten Anzahl / Breite 3 / 16 mm 3 / 16 mm 4 / 16 mm 5 / 16 mm
T-Nuten Abstand 125 mm 100 mm 125 mm 100 mm
Spindelantrieb 11 kW 11 kW 11 kW 11 kW
Spindel-Drehzahl 5 - 8000 U/min (12000 Opt.) 5 - 8000 U/min (12000 Opt.) 5 - 8000 U/min (12000 Opt.) 5 - 8000 U/min (12000 Opt.)
Spindel-Konus BT40 BT40 BT40 BT40
Zugbolzen Typ MAS403 Typ 1 MAS403 Typ 1 MAS403 Typ 1 MAS403 Typ 1
Werkzeugwechsler Typ Karussell Karussell Karussell Karussell
Werkzeug-Plätze Anzahl 12 20 20 20
Werkzeugwechselzeit Wkz zu Wkz 8 sec. 8 sec. 8 sec. 8 sec.
Max. Werkzeugdurchmesser 100 mm 80 mm 80 mm 80 mm
Max. Werkzeuggewicht 6 kg 7 kg 7 kg 8 kg
Eilgang / Vorschub X,Y 1 - 20000 mm/min 1 - 20000 mm/min 1 - 20000 mm/min 1 - 20000 mm/min
Eilgang / Vorschub Z 1 - 20000 mm/min 1 - 20000 mm/min 1 - 20000 mm/min 1 - 20000 mm/min
Kugelgewindespindeln Steigung 8 mm D. 28 mm Steigung 8 mm D. 28 mm Steigung 8 mm D. 28 mm Steigung 8 mm
AC Servo-Motoren Grösse X & Y 5Nm, Z 10Nm X & Y 5 Nm, Z 10 Nm X & Y 5 Nm, Z 10 Nm X & Y 5 Nm, Z 10 Nm
Zentralschmierung Ja, Automatisch Ja, Automatisch Ja, Automatisch Ja, Automatisch
Führungsbahn Typ Linear Kugel Führungen Linear Kugel Führungen Linear Kugel Führungen Linear Kugel Führungen
Kühlmitteltank Füllmenge 105 l 125 l 160 l 160 l
Abmessung L×T×H 2090 x 1200 x 1800 mm 2100 x 2150 x 2450 mm 2530 x 2200 x 2500 mm 4000 x 2650 x 3000 mm
Maschinengewicht 2400 kg 3500 kg 4600 kg 6500 kg
Elektrische Anschlussleistung 37 A 400 V 39 A 400 V 39 A 400 V 39 A 400 V
Pressluft Anschluss 6 bar (220 L/min) 6 bar (220 L/min) 6 bar (220 L/min) 6 bar (220 L/min)
